SIPLEE disku atsperu paplāksnes ir izstrādātas saskaņā ar DIN 2092 un tiek ražotas atbilstoši DIN2093.

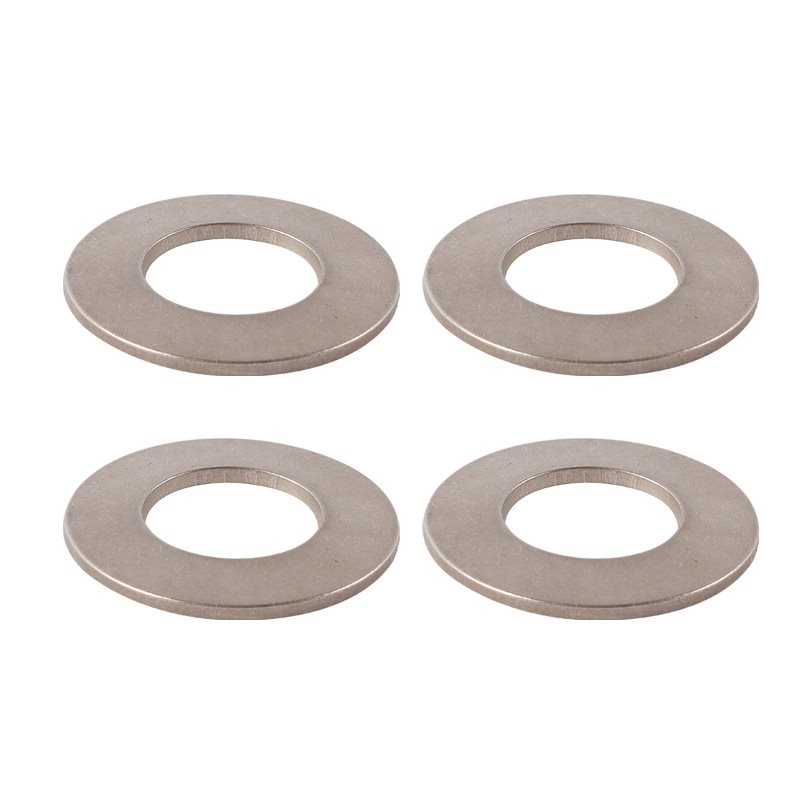

17-7PH sakausējums Belleville Washers, kas ir izturīgs pret skābi, kā nerūsējošā tērauda cietināšana ar nokrišņiem. Piemīt augsta izturība, izturīgs pret koroziju, ļoti izturīgs pret starpgranulu plaisāšanu un sulfīdu iedobumiem, ir lieliska izturība pret dažādām ķīmisko procesu vidēm.
SIPLEE specializējas korozijizturīgu materiālu atsperu, piemēram, Inconel sakausējuma, Hastelloy, ražošanā, un tam ir liels krājums. Mēs varam piegādāt ar īsu izpildes laiku.
SIPLEE® piedāvā jums vairāk risinājumu.
· Izcelsmes vieta: Ķīna
· Sertifikācija: ISO9001-CE
· Materiāls: 17-7PH
· Temperatūra: 100-700 grādi
· Precīza spēka un izmēru prasību ievērošana.
17-7PH/1,4568/S17700/GH631 | |||
Ieteicamie darbības apstākļi: no -40 līdz plus 350 grādiem (-40 līdz plus 662 ℉) | |||
Kr | Ni | Al | Fe |
16 - 18 procenti | 6.{1}}.75 procenti | 0.75 - 1.5 procenti | bal |
17-7PH: nerūsējošā tērauda cietināšana ar nokrišņiem. Piemīt augsta izturība, izturīgs pret koroziju, ļoti izturīgs pret starpgranulu plaisāšanu un sulfīdu iedobēm. | |||
Pavasara tips:Disku atsperu paplāksnes, Kompresijas atsperes, pagarinājuma atsperes, vērpes atsperes, koniskās atsperes, viļņu atsperes, stiepļu formas, blīvējuma atsperes, fiksācijas gredzenu, štancēšanas daļas, vārstu atsperes | |||
DIN 2093 GB/T 1972-2005 sērija A
sērija | D (mm) | d(mm) | t(t') (mm) | h0(mm) | H0(mm) | f≈0.75ho | ||
f(mm) | （HO-f) (mm) | F/N | ||||||
1 | 8 | 4.2 | 0.4 | 0.2 | 0.6 | 0.15 | 0.45 | 210 |
10 | 5.2 | 0.5 | 0.25 | 0.75 | 0.19 | 0.56 | 329 | |
12.5 | 6.2 | 0.7 | 0.3 | 1 | 0.23 | 0.77 | 673 | |
14 | 7.2 | 0.8 | 0.3 | 1.1 | 0.23 | 0.87 | 813 | |
16 | 8.2 | 0.9 | 0.35 | 1.25 | 0.26 | 0.99 | 1000 | |
18 | 9.2 | 1 | 0.4 | 1.4 | 0.30 | 1.1 | 1250 | |
20 | 10.2 | 1.1 | 0.45 | 1.55 | 0.34 | 1.21 | 1530 | |
2 | 22.5 | 11.2 | 1.25 | 0.5 | 1.75 | 0.38 | 1.37 | 1950 |
25 | 12.2 | 1.5 | 0.55 | 2.05 | 0.41 | 1.64 | 2910 | |
28 | 14.2 | 1.5 | 0.65 | 2.15 | 0.49 | 1.66 | 2850 | |
31.5 | 16.3 | 1.75 | 0.7 | 2.45 | 0.53 | 1.92 | 3900 | |
35.5 | 18.3 | 2 | 0.8 | 2.8 | 0.60 | 2.2 | 5190 | |
40 | 20.4 | 2.25 | 0.9 | 3.15 | 0.68 | 2.47 | 6540 | |
45 | 22.4 | 2.5 | 1 | 3.5 | 0.75 | 2.75 | 7720 | |
50 | 25.4 | 3 | 1.1 | 4.1 | 0.83 | 3.27 | 12000 | |
56 | 28.5 | 3 | 1.3 | 4.3 | 0.98 | 3.32 | 11400 | |
63 | 31 | 3.5 | 1.4 | 4.9 | 1.05 | 3.85 | 15000 | |
71 | 36 | 4 | 1.6 | 5.6 | 1.20 | 4.4 | 20500 | |
80 | 41 | 5 | 1.7 | 6.7 | 1.28 | 5.42 | 33700 | |
90 | 46 | 5 | 2 | 7 | 1.50 | 5.5 | 31400 | |
100 | 51 | 6 | 2.2 | 8.2 | 1.65 | 6.55 | 48000 | |
112 | 57 | 6 | 2.5 | 8.5 | 1.88 | 6.65 | 43800 | |
3 | 125 | 64 | 8（7.5） | 2.6 | 10.6 | 1.95 | 8.65 | 85900 |
140 | 72 | 8（7.5） | 3.2 | 11.2 | 2.40 | 8.8 | 85300 | |
160 | 82 | 10（9.4） | 3.5 | 13.5 | 2.63 | 10.87 | 139000 | |
180 | 92 | 10（9.4） | 4 | 14 | 3.00 | 11 | 125000 | |
200 | 102 | 12（11.25） | 4.2 | 16.2 | 3.15 | 13.05 | 183000 | |
225 | 112 | 12（11.25） | 5 | 17 | 3.75 | 13.25 | 171000 | |
250 | 127 | 14（13.1） | 5.6 | 19.6 | 4.20 | 15.4 | 249000 | |
